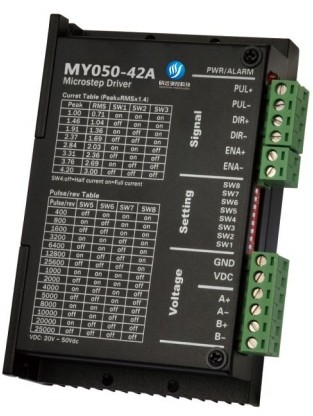

MY050-42A型驅動器是明遠測控推出最具有性價比優勢的步進電機驅動器，此款驅動器大幅度降低了電機運行時的發熱和噪音，具有更高的運行平穩性。主要用于驅動42、57型兩相混合式步進電機。其微步細分?jǐn)?shù)有15種，最大步數為25600Pulse/rev；其工作峰值電流范圍為1.0A-4.2A，輸出電流共有8檔，電流的分辨率約為0.45A，具有自動半流，過壓和過流保護等功能。本驅動器工作電源為直流供電，建議工作電壓范圍為24V-50VDC，建議典型工作電壓為36VDC。
主要應用領域：
電子加工與檢測、半導體封裝、激光切割與焊接、激光照排、包裝機械、雕刻機、打標機、切割機、服裝繪圖儀、數控機床、自動化裝配設備等一些中小型自動化設備和儀器。是用戶期望低噪聲、高速性能優越和性價比競爭較強領域的首選。
功能說明：
|
驅動器功能 |
操作說明 |
|
微步細分?jǐn)?shù)設定 |
由SW5-SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有15檔微步細分。用戶設定細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請按驅動器面板說明。 |
|
輸出電流設定 |
由SW1-SW3三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8樓。具體輸出電流的設定，請參照驅動器面板說明。 |
|
自動半流功能 |
用戶可通過SW4來設定驅動器的自動半流功能。OFF表示靜態電流設為動態電流的一半，ON表示靜態電流和動態電流相同。一般用途中應將SW4設成OFF，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.3秒左右電流自動減50%（實際值55%），發熱量理論上減少65%。 |
|
信號接口 |
PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端。 |
|
電機接口 |
A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
|
電源接口 |
采用直流電電源供電，工作電壓范圍建議為24V-50VDC，電源功率大于100W。 |
|
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清楚后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清楚故障。 |
|
安裝說明 |
驅動器外形尺寸為：118×75.5×34mm，安裝孔距為112mm。既可以臥式也可以立式安裝（建議采用立式安裝）。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
參數設定：

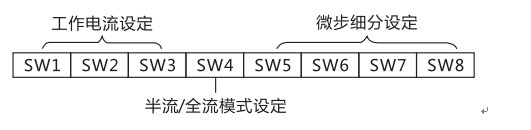

MY050-42A 驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流、詳細描述如下：
工作電流設定
|
輸出峰值電流 |
輸出均值電流 |
SW1 |
SW2 |
SW3 |
|
1.00A |
0.71A |
on |
on |
on |
|
1.46A |
1.04A |
off |
on |
on |
|
1.91A |
1.36A |
on |
off |
on |
|
2.37A |
1.69A |
off |
off |
on |
|
2.84A |
2.03A |
on |
on |
off |
|
3.31A |
2.36A |
off |
on |
off |
|
3.76A |
2.69A |
on |
off |
off |
|
4.20A |
3.00A |
off |
off |
off |
微步細分設定
|
步數/轉 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
off |
on |
on |
on |
|
800 |
on |
0ff |
on |
on |
|
1600 |
off |
off |
on |
on |
|
3200 |
on |
on |
off |
on |
|
6400 |
off |
on |
off |
on |
|
12800 |
on |
off |
off |
on |
|
25600 |
0ff |
off |
off |
on |
|
1000 |
on |
on |
on |
off |
|
2000 |
off |
on |
on |
off |
|
4000 |
on |
off |
on |
off |
|
5000 |
off |
off |
on |
off |
|
8000 |
on |
on |
off |
off |
|
10000 |
off |
on |
off |
off |
|
20000 |
on |
off |
off |
off |
|
25000 |
off |
off |
off |
off |

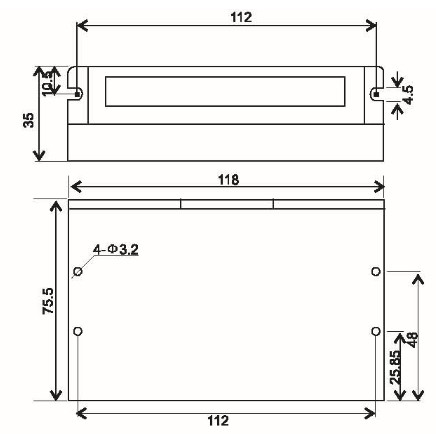

安裝尺寸：
 |
