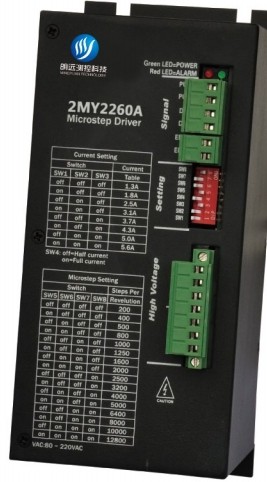

2MY2260 A采用伺服控制原理技術，具有電機參數自適應功能，保證發揮電機的最佳性能,適合86-130型，各種品牌的兩相混合式步進電機。該技術能大幅度降低電機運轉時的噪音和振動，使得步進電機運轉時的噪音和平穩性趨近于伺服電機的水平。和市場上的大多數同類細分驅動產品相比，步進電機和驅動器的發熱量降幅達15-30%。
主要應用領域
適合各種運動控制領域自動化設備和儀器，例如：電子加工與檢測、半導體封裝、激光切割與焊接、激光照排、包裝機械、雕刻機、打標機、切割機、服裝繪圖儀、數控機床、自動化裝配設備等。是用戶期望低振動、小噪音、高精度、首選產品，高速度的大扭矩設備中效果特佳。
驅動器功能說明
|
驅動器功能 |
操作說明 |
|
微步細分?jǐn)?shù)設定 |
由SW5-SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有16檔微步細分。用戶設定細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請按驅動器面板說明。 |
|
輸出電流設定 |
由SW1-SW3三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請參照驅動器面板說明。 |
|
自動半流功能 |
用戶可通過SW4來設定驅動器的自動半流功能。OFF表示靜態電流設為動態電流的一半，ON表示靜態電流和動態電流相同。一般用途中應將SW4設成OFF，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值60%），發熱量理論上減少36%。 |
|
信號接口 |
PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端。 |
|
電機接口 |
A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
|
電源接口 |
采用交流電電源供電，工作電壓范圍建議為80-220VAC。 |
|
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清楚后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清楚故障。 |
|
安裝說明 |

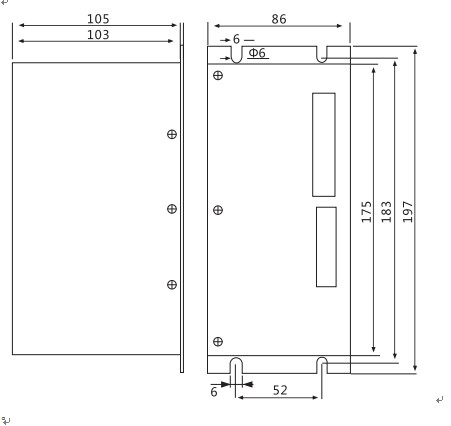

驅動器外形尺寸為：197×105×86mm，安裝孔距為183mm。既可以臥式也可以立式安裝（建議采用立式安裝）。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
參數設定

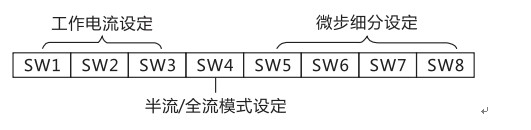

2MY2260A驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：
工作電流設定：
|
輸出均值電流 |
SW1 |
SW2 |
SW3 |
|
1.3A |
off |
off |
off |
|
1.8A |
on |
off |
off |
|
2.5A |
off |
on |
off |
|
3.1A |
on |
on |
off |
|
3.7A |
off |
off |
on |
|
4.3A |
on |
off |
on |
|
5.0A |
off |
on |
on |
|
5.6A |
on |
on |
on |
微步細分設定
|
步數/轉 |
SW5 |
SW6 |
SW7 |
SW8 |
|
200 |
off |
off |
off |
off |
|
400 |
on |
off |
off |
off |
|
500 |
off |
on |
off |
off |
|
800 |
on |
on |
off |
off |
|
1000 |
off |
off |
on |
off |
|
1250 |
on |
off |
on |
off |
|
1600 |
off |
on |
on |
off |
|
2000 |
on |
on |
on |
off |
|
2500 |
off |
off |
off |
on |
|
3200 |
on |
off |
off |
on |
|
4000 |
off |
on |
off |
on |
|
5000 |
on |
on |
off |
on |
|
6400 |
off |
off |
on |
on |
|
8000 |
on |
off |
on |
on |
|
10000 |
off |
on |
on |
on |
|
12800 |
on |
on |
on |
on |
