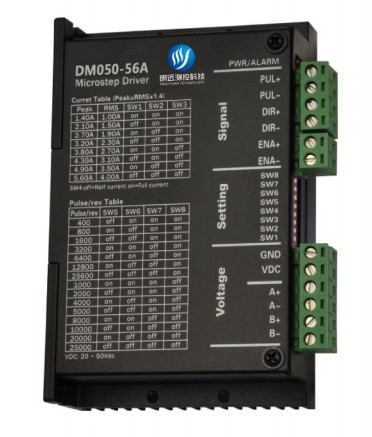

   DM050-56A是明遠測控新推出的數字式步進電機驅動器，該驅動器采用了最新32位DSP技術，可設置256內的任意細分以及額定電流內的任意電流值。由于采用低速、中速抗共振技術，內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行都很平穩，噪音超小。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。通過PC機軟件或手持編程器調試器設置脈沖上升沿或下降沿觸發有效；還可以設置單脈沖模式或者雙脈沖模式。

應用領域

   適合各種中小型自動化設備和儀器，例如：打標機、雕刻機、切割機、激光照排、醫療、繪圖儀、數控機床、自動裝配設備等。

功能說明

驅動器功能	操作說明
微步細分數設定	由SW5-SW8四個撥碼開關來設定驅動器微步細分數，其共有15檔微步細分。用戶設定細分時，應先停止驅動器運行。具體微步細分數的設定，請按驅動器面板說明。
輸出電流設定	由SW1-SW3三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請參照驅動器面板說明。
自動半流功能	用戶可通過SW4來設定驅動器的自動半流功能。OFF表示靜態電流設為動態電流的一半，ON表示靜態電流和動態電流相同。一般用途中應將SW4設成OFF，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減50%（實際值60%），發熱量理論上減少36%。
信號接口	PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端。
電機接口	A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
電源接口	采用直流電電源供電，工作電壓范圍建議為20V-50VDC，電源功率大于200W。
指示燈	驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清楚后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清楚故障。
安裝說明	驅動器外形尺寸為：118×75.5×35mm，安裝孔距為112mm。既可以臥式也可以立式安裝（建議采用立式安裝）。安裝時，應使其緊貼在金屬機柜上以利于散熱。

參數設定

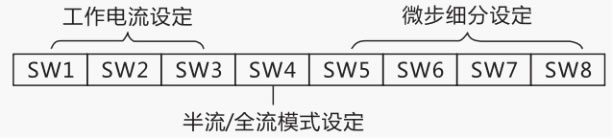

  DM050-56A驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流、詳細描述如下：

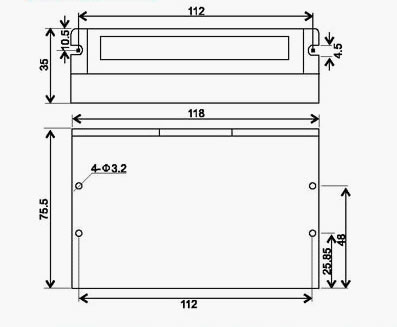

安裝尺寸
