基本參數：
|
項目 |
參數 |
| 步距角 |
0.72° |
| 步距角精度 |
0.72°±5% |
| 電阻公差 |
±10% |
| 電感公差 |
±20% |
| 溫升 |
85℃ Max(繞阻方式) |
| 工作環境溫度 |
-20℃~+50℃ |
| 絕緣電阻 |
100MΩMin，500VDC |
| 介電強度 |
500VAC，一分鐘 |
| 徑向跳動 |
0.025Max.（500g-負載） |
| 軸向間隙 |
0.075Max.（1000g-負載） |

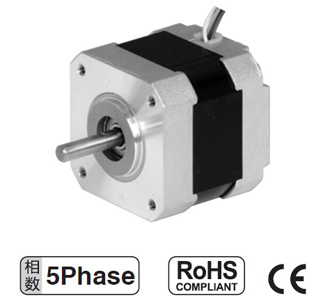

產品外觀：
機械尺寸：
42系列五相混合式步進電機規格:
|
型號 |
電
壓
V |
電
流
A |
電
阻
Ω |
靜力
矩
N.M |
引
線
Lead |
重
量
Kg |
機
長
（L）mm |
轉子
慣量
g-cm 2 |
|
單軸 |
雙軸 |
|
MYSHM543-0.75A |
MYSHM543-0.75B |
1.46 |
0.75 |
1.95 |
0.13 |
5.00 |
0.21 |
33 |
35 |
|
MYSHM544-0.75A |
MYSHM544-0.75B |
1.7 |
0.75 |
2.3 |
0.18 |
5.00 |
0.24 |
39 |
54 |
|
MYSHM545-0.75A |
MYSHM545-0.75B |
2.1 |
0.75 |
2.8 |
0.24 |
5.00 |
0.35 |
47 |
70 |
|
MYSHM546-0.75A |
MYSHM546-0.75B |
2.25 |
0.75 |
3 |
0.40 |
5.00 |
0.5 |
59 |
108 |
|
MYSHM546-1.4A |
MYSHM546-1.4B |
1.16 |
1.4 |
0.83 |
0.40 |
5.00 |
0.5 |
59 |
108 |
以上僅為代表性產品，可根據客戶需求定制 |
|
