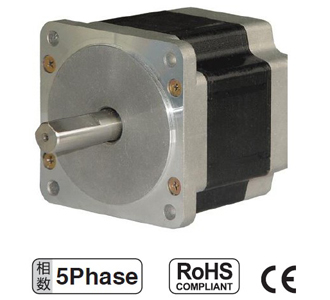

| 產品名稱：86五相步進電機 |
 |
| 產品編號：161619-507 |
| 產品型號：86系列五相步進電機 |
| 更新時間：2014.01.14 |
| 瀏覽次數： |
|
 產品詳細介紹 |
基本參數：
|
項目 |
參數 |
| 步距角 |
0.72° |
| 步距角精度 |
0.72°±5% |
| 電阻公差 |
±10% |
| 電感公差 |
±20% |
| 溫升 |
85℃ Max(繞阻方式) |
| 工作環境溫度 |
-20℃~+50℃ |
| 絕緣電阻 |
100MΩMin，500VDC |
| 介電強度 |
500VAC，一分鐘 |
| 徑向跳動 |
0.025Max.（500g-負載） |
| 軸向間隙 |
0.075Max.（1000g-負載） |

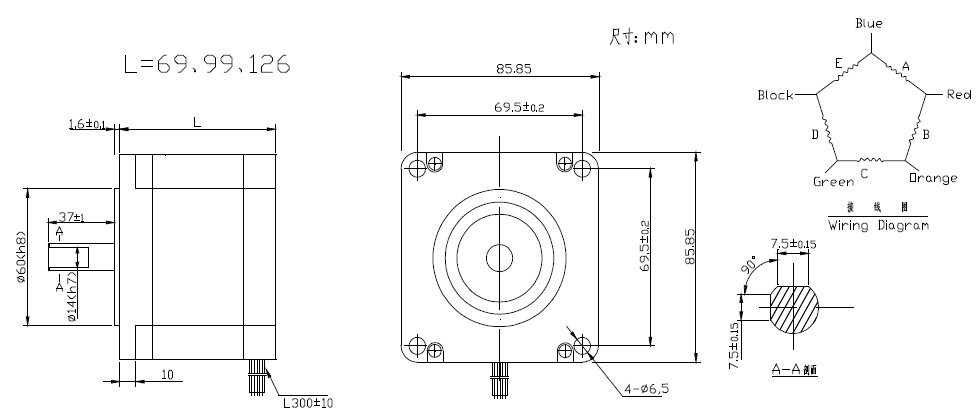

機械尺寸：
86系列五相混合式步進電機規格:
|
型號 |
電
壓
V |
電
流
A |
電
阻
Ω |
靜力
矩
N.M |
引
線
Lead |
重
量
Kg |
機
長
（L）mm |
轉子
慣量
g-cm 2 |
|
單軸 |
雙軸 |
|
MYSHM596-1.4A |
MYSHM596-1.4B |
1.96 |
1.4 |
1.4 |
2.10 |
5 |
2.1 |
69 |
1330 |
|
MYSHM599-1.4A |
MYSHM599-1.4B |
3.08 |
1.4 |
2.2 |
4.10 |
5 |
3.3 |
99 |
2680 |
|
MYSHM5913-1.4A |
MYSHM5913-1.4B |
4.5 |
1.4 |
3.2 |
6.30 |
5 |
4.4 |
126 |
4000 | |
|
|
|
