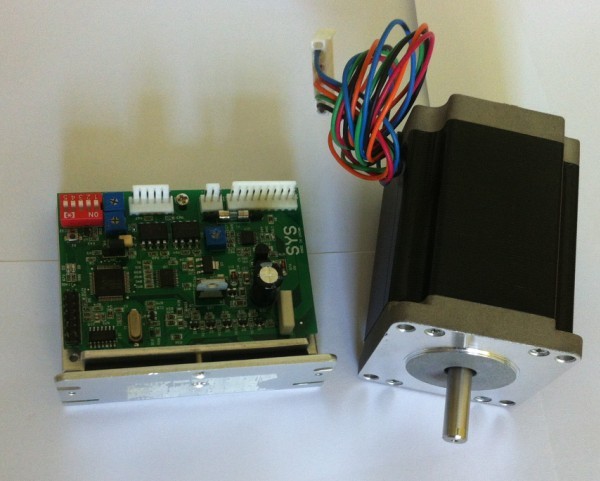

開環式五相步進驅動器是明遠公司最新結合國際技術研發出來的新產品，具有電機參數自適應功能，保證發揮電機的最佳性能,適合驅動24、42、57、60、86等系列步進電機.五相步進電機比相同尺寸的二相、三相電機有更高的扭力，更高的解析度，可作更精細的定位，運轉更平順。另外高細分驅動器搭配一般步進電機，輸出表現會更好。公司自主研發的五相驅動器不僅在技術和使用性能方面達到日系同類驅動器水平，而且在低速穩定性、低噪音、加速度、升溫等方面表現更加優良。
主要應用領域
適合各種運動控制領域自動化設備和儀器，例如：電子加工與檢測、半 導體封裝、激光切割與焊接、激光照排、包裝機械、雕刻機、打標機、切割機、服裝繪圖儀、數控機床、繞線機、平臺上、自動化裝配設備等。
■特征: SPECIAL FEATURES
●輸入DC24V(電壓范圍18-32V) DC24V(Voltage from 18 to 32)
● MY-5240與MY-5420電流為0.3A-0.75A/相 Setting of phase current 0.3A-0.75A for MY--5240 and MY-5420
● MY-5600與MY-5860電流為0.6A-1.4A/相 Setting of phase current 0.6A-1.4A for MY-5600 and MY-5860
●基本步距角可1-20細分 Setting of micro-step interpolation from 1 to 20
●保持電流設定 Setting of holding current
產品功能說明：
|
項目Items |
說明Description |
|
電源Power supply |
DC +24V ，電壓范圍為18-32V |
|
輸出電流Output current |
MY-5240 與MY-5420輸出電流為0.3A~0.75A/ 相 MY-5600 與MY-5860輸出電流為0.6A~1.4A/ 相 |
|
細分設置
Setting of micro-step interpolation |
步距角設置開關 |
細分?jǐn)?shù) |
步距角 |
|
SC |
SB |
SA |
|
0.72° |
|
ON |
ON |
ON |
1/1 |
0.72° |
|
ON |
ON |
OFF |
1/2 |
0.36° |
|
ON |
OFF |
ON |
1/4 |
0.18° |
|
ON |
OFF |
OFF |
1/5 |
0.144° |
|
OFF |
ON |
ON |
1/8 |
0.09° |
|
OFF |
ON |
OFF |
1/10 |
0.072° |
|
OFF |
OFF |
ON |
1/16 |
0.045° |
|
OFF |
OFF |
OFF |
1/20 |
0.036° |
|
設置保持電流
Setting of holding current |
保持電流為10%-90%, 通過旋鈕來實現. |
|

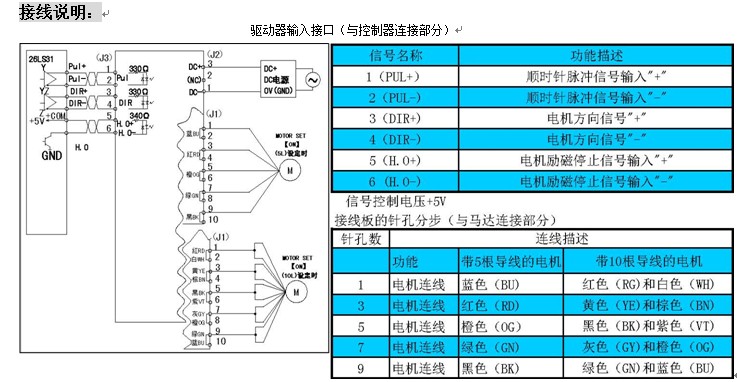

輸入信號
Input signal |
信號名稱 |
功能描述
|
輸入電流 |
接線端J3
脈沖寬度：2us（最小值）；
上升/下降沿時間：0.5us （最大值）；
脈沖間隔：0.5us（最小值）；
脈沖電壓：在高電平時為+5V ，低電平時為0V |
|
1. PUL＋ |
脈沖信號輸入＋ |
6-13mA |
|
2. PUL－ |
脈沖信號輸入－ |
6-13mA |
|
3. DIR＋ |
電機方向信號＋ |
6-13mA |
|
4. DIR－ |
電機方向信號－ |
6-13mA |
|
5. HO＋ |
電機勵磁停止信號輸入＋ |
6-13mA |
|
6. HO－ |
電機勵磁停止信號輸入－ |
6-13mA |
|
運行溫度Operating temperature & humidity |
0℃～+65℃ 80%RH以下無結露現象。 |
|
保存溫濕度Storage temperature & humidity |
-10℃～+55℃ 80%RH以下無結露現象。 |
|
耐振動Low vibration |
10-55Hz, 0.15mm P-P |
|

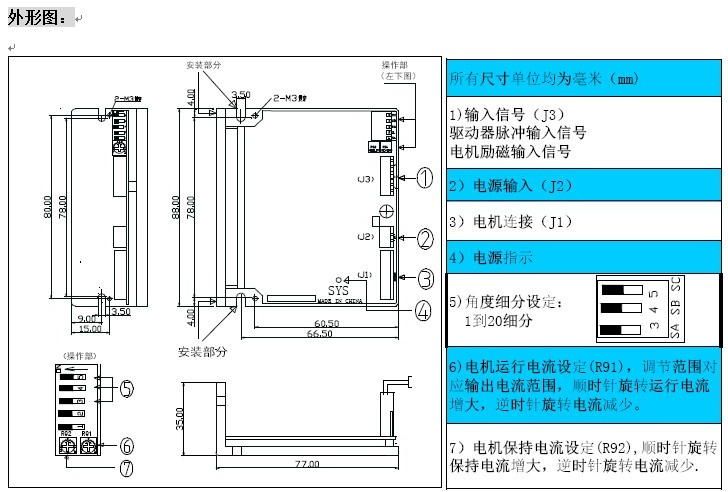

外形尺寸Outline size |
H77xW88xD35(mm) |
|
重量Mass |
0.14Kg |
|
|
|
|
|
|
|
|
|
|
