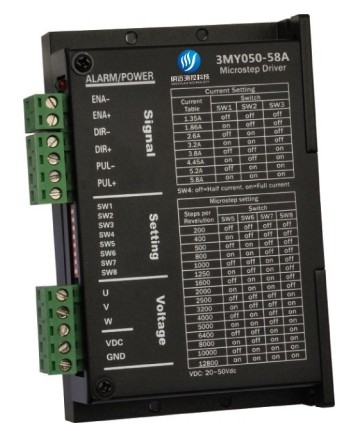

驅動器功能 |
操作說明 |
|

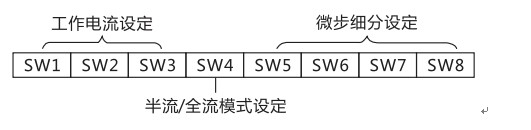

微步細分?jǐn)?shù)設定 |
由SW5-SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有16檔微步細分。用戶設定細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請按驅動器面板說明。 |
|
輸出電流設定 |
由SW1-SW3三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請參照驅動器面板說明。 |
|
自動半流功能 |
用戶可通過SW4來設定驅動器的自動半流功能。OFF表示靜態電流設為動態電流的一半，ON表示靜態電流和動態電流相同。一般用途中應將SW4設成OFF，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值60%），發熱量理論上減少36%。 |
|
信號接口 |
PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端。 |
|
電機接口 |
U,V,W對應電機繞組線U,V,W,任意對調三根繞組線中的兩根，可使電機方向改變。 |
|
電源接口 |
采用直流電源供電，工作電壓范圍建議為24V-50VDC，電源功率大于200W。建議工作電壓36VDC。 |
|
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清楚后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清楚故障。 |
|
安裝說明 |

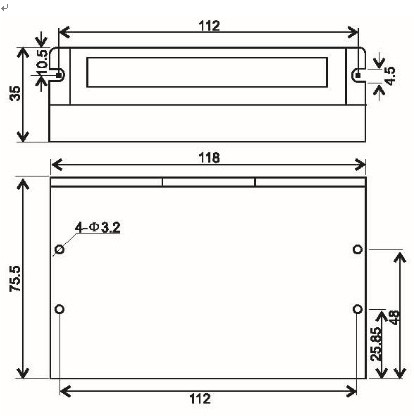

驅動器外形尺寸為：118×75.5×35mm，安裝孔距為112mm。既可以臥式也可以立式安裝（建議采用立式安裝）。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
