四線步進電機接線方法
在談論步進電機接線方法之前，咱們首先要了解產品主要特點：步進電機具有 低噪音、低振動、 運行平穩
步距精度5%
溫度80℃Max
環境溫度 -20℃— 50℃
絕緣電阻100M Ω Min 500VDC
耐 壓 500V AC 1minute

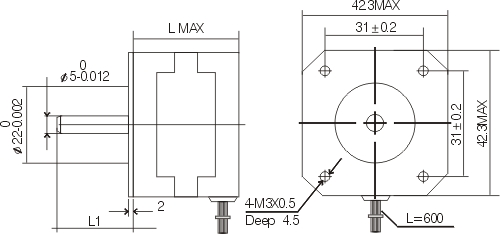

電機安裝尺寸

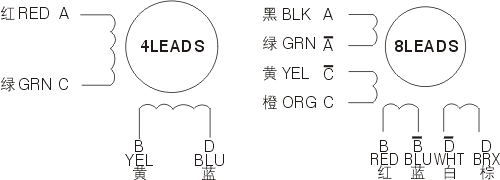

電機接線圖

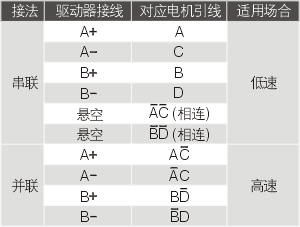

引線接法：
技術參數(Electrical Specifications)：
|
型號
Modei |
步距角
（°） |
靜力矩N.M |
額定 電流
A |
相電阻
Ohm |
相電感
Mh |
轉子 慣量
g.c㎡ |
定位 力矩
Kg.cm |
重量
Kg |
電機 長度
mm |
引線 數目 |
|
MY42HS01L25 |
1.8 |
0.17 |
0.4 |
24 |
36 |
20 |
200 |
0.15 |
25 |
4 |
|
MY42HSM02L34 |
0.2 |
0.87 |
3.1 |
4.6 |
38 |
120 |
0.23 |
34 |
4 |
|
MY42HS02L40 |
0.32 |
0.8 |
10 |
17 |
57 |
150 |
0.24 |
40 |
4 |
|
MY42HSM03L48 |
0.21 |
1.5 |
2.1 |
3.3 |
82 |
200 |
0.34 |
48 |
4 |
|
MY42HS03 L48 |
0.34 |
1 |
4.6 |
4 |
82 |
200 |
0.34 |
48 |
8 |
|
MY42HS04 L48 |
0.4 |
2.5 |
1.25 |
2.5 |
82 |
200 |
0.34 |
48 |
4 |
