步進電機驅動器的幾種接線方法

新聞來源：明遠測控 編輯：深圳市明遠測控科技有限公司 發布時間：2014.03.26 瀏覽次數：


    明遠測控工程師通過幾年的工作經驗，總結了幾種步進電機驅動器接線方法，具體分有兩種方式介紹如下：

1 共陽極接法，共陰檢接法和差分方式接法

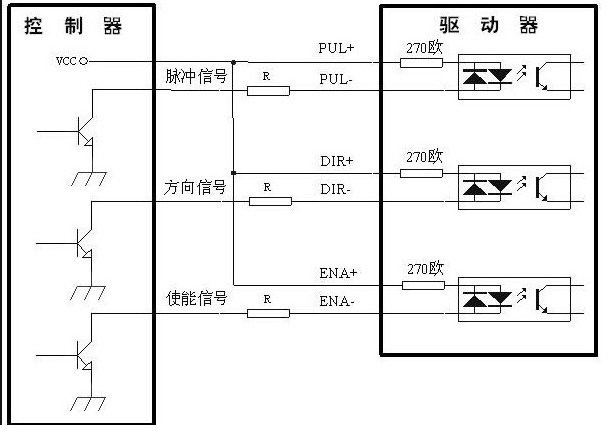

共陽極接法

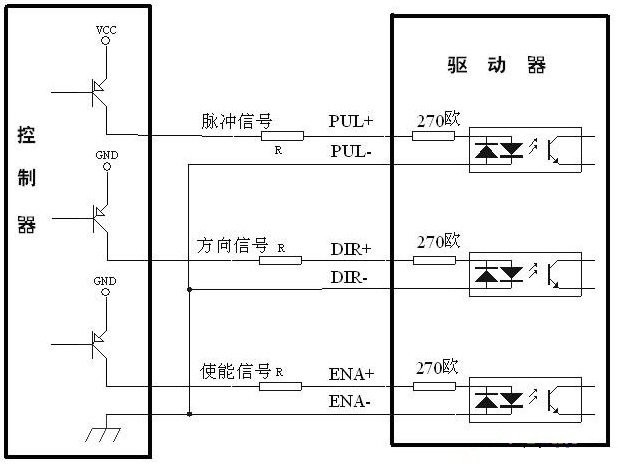

共陰極接法

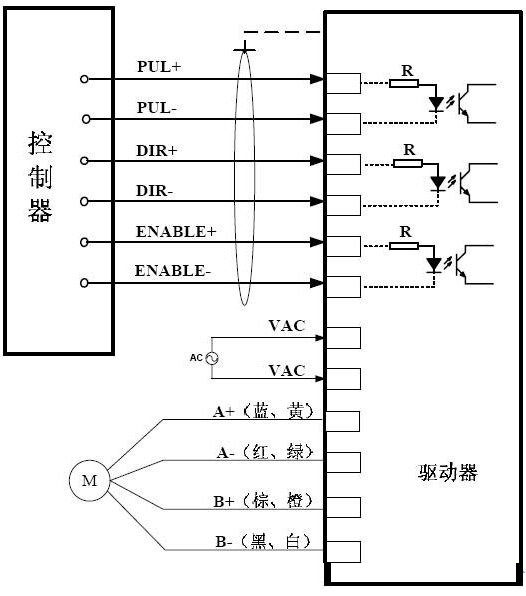

差分方式接法

2

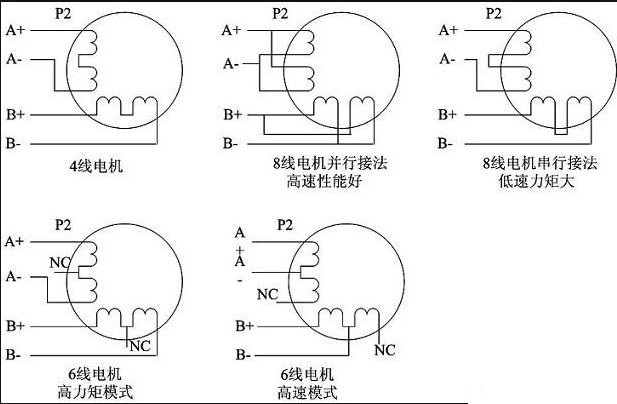

4，6和8線電機接線方法

4線電機和6線電機高速度模式：輸出電流設成等于或略小于電機額定電流值；

6線電機高力矩模式：輸出電流設成電機額定電流的0.7倍；

8線電機并聯接法：輸出電流應設成電機單極性接法電流的1.4倍；

8線電機串聯接法：輸出電流應設成電機單極性接法電流的0.7倍。
